La révolution technologique ne cesse de repousser les limites de ce que nous connaissons, et l’émergence du niobium phosphide en tant que matériau conducteur pourrait bien être l’un des changements les plus significatifs de cette décennie. Développé par les chercheurs de Stanford, ce matériau ultra-mince se distingue par sa capacité à surpasser le cuivre en termes de conductivité électrique. Cette avancée prometteuse pourrait transformer de manière significative la performance des appareils électroniques futurs, en offrant des perspectives nouvelles en termes d’efficacité énergétique et de miniaturisation des circuits. Alors que le monde technologique est en quête perpétuelle d’innovations pour améliorer la rapidité et la précision des appareils, le niobium phosphide se positionne comme un candidat de choix. En examinant les défis actuels des nanotechnologies et les percées récentes dans les matériaux conducteurs, nous découvrons comment ce matériau pourrait changer la donne pour l’électronique de demain.
Défi des nanotechnologies en électronique
À mesure que les puces informatiques deviennent de plus en plus petites et complexes, la demande pour des matériaux capables de transmettre efficacement les signaux électriques augmente. Les fils métalliques ultra-minces, traditionnellement fabriqués en cuivre, représentent un goulot d’étranglement crucial. En effet, le cuivre perd de son efficacité à mesure que son diamètre diminue, limitant ainsi la taille, la performance et l’efficacité énergétique des dispositifs électroniques à l’échelle nanométrique. Ce problème est particulièrement aigu dans les industries où la rapidité et la précision des signaux sont impératives, telles que les télécommunications, l’informatique et l’automobile.
Les limitations du cuivre dans ces contextes poussent les chercheurs à explorer des alternatives plus performantes. La complexité croissante des circuits intégrés et la demande accrue pour des dispositifs plus petits et plus puissants nécessitent des solutions innovantes. Les défis liés à la gestion thermique et à l’intégrité des signaux dans les fils de cuivre ont stimulé la recherche de matériaux pouvant offrir une meilleure conductivité sans sacrifier la stabilité ni augmenter les coûts de production. Le niobium phosphide se présente comme une réponse potentielle à ces défis, offrant une solution prometteuse pour surmonter les limitations actuelles des fils métalliques traditionnels.
Percée dans les matériaux conducteurs
La découverte réalisée par les scientifiques de Stanford a ouvert une nouvelle voie dans l’univers des matériaux conducteurs. Le niobium phosphide a démontré sa capacité à surpasser le cuivre en matière de conduction électrique, en particulier lorsqu’il est utilisé en films de quelques atomes d’épaisseur. Cette innovation pourrait bien être la clé pour concevoir des appareils plus puissants et plus écoénergétiques. En surmontant les limitations des fils métalliques traditionnels, le niobium phosphide permet de développer des circuits à l’échelle nanométrique avec une performance accrue.
Cette avancée pourrait inaugurer une nouvelle ère d’électronique avancée, où les composants sont non seulement plus miniaturisés mais aussi plus performants. L’aptitude du niobium phosphide à fonctionner efficacement à des échelles si réduites offre un potentiel énorme pour diverses applications technologiques. La capacité de ce matériau à être intégré dans des systèmes existants sans nécessiter de modifications structurelles majeures en fait un candidat idéal pour les innovations futures. En outre, sa supériorité en matière de conduction à des épaisseurs infimes pourrait conduire à des appareils plus compacts, plus rapides et plus économes en énergie.
Avantages des films de niobium phosphide

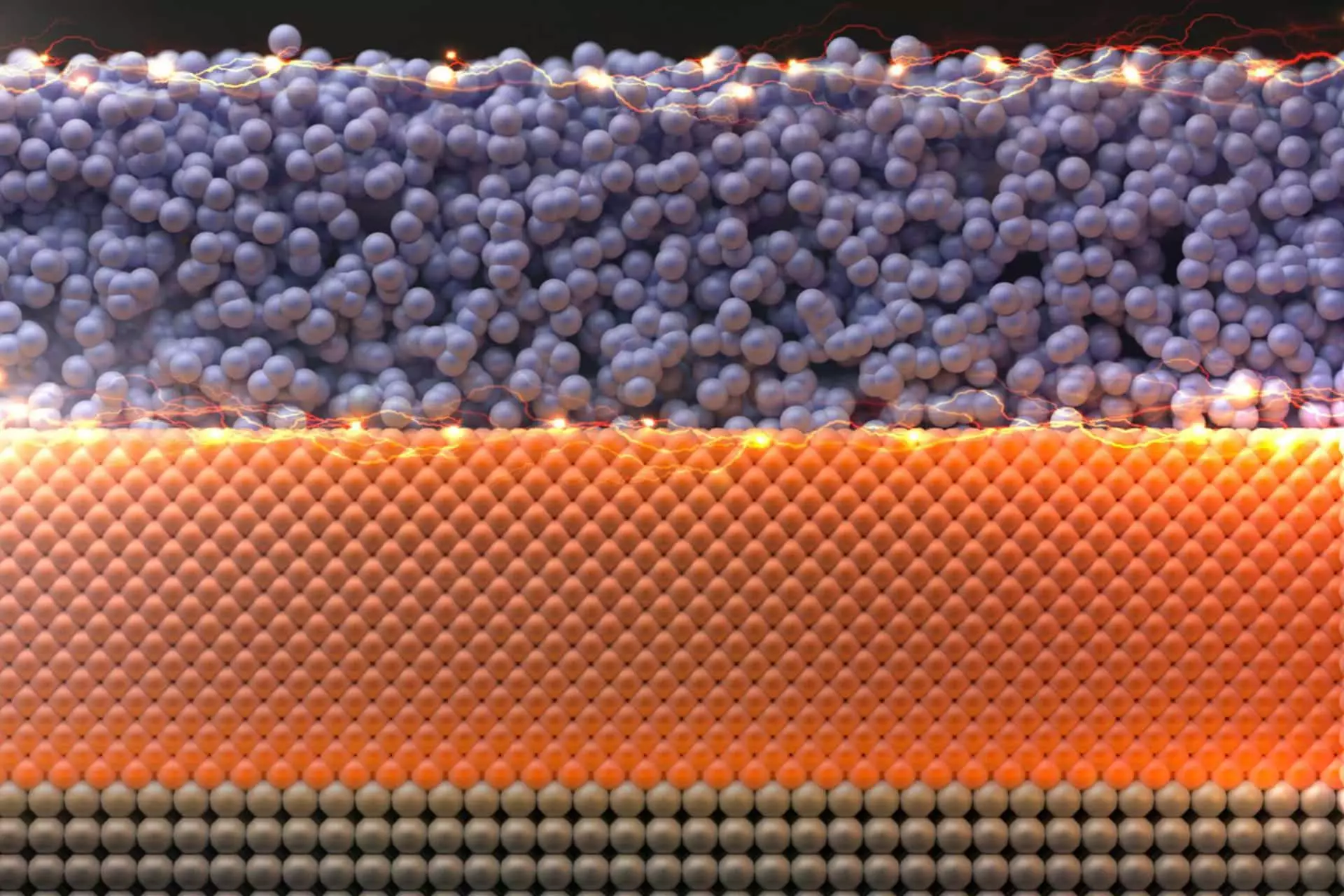

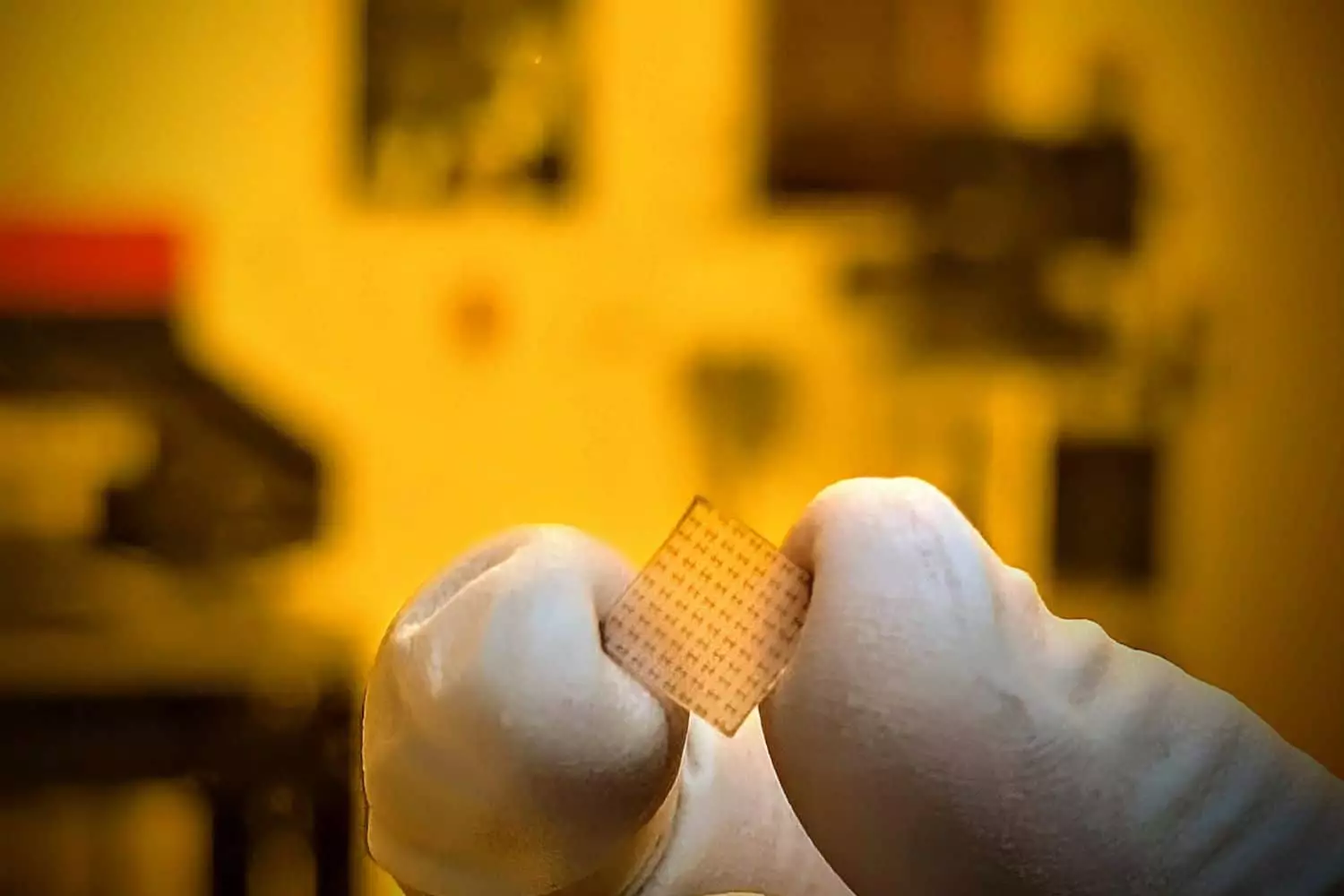

Les recherches ont révélé que les films de niobium phosphide deviennent des conducteurs plus efficaces que le cuivre lorsqu’ils sont fabriqués à une épaisseur inférieure à 5 nanomètres. Fait remarquable, cette efficacité est maintenue même à température ambiante. À cette échelle, les fils de cuivre peinent à suivre les signaux électriques rapides, entraînant une perte considérable d’énergie sous forme de chaleur. En revanche, le niobium phosphide réduit cette perte énergétique, permettant aux appareils de fonctionner de manière plus efficace avec une meilleure gestion thermique.
Les avantages de ce matériau ne s’arrêtent pas là. Son application potentielle dans les appareils électroniques ouvre la voie à des innovations qui pourraient transformer notre approche de la conception des dispositifs. En réduisant la perte de signal et en améliorant la gestion thermique, les appareils utilisant du niobium phosphide peuvent offrir des performances supérieures tout en consommant moins d’énergie. Cela signifie non seulement des économies pour les consommateurs, mais aussi une réduction de l’empreinte énergétique des appareils électroniques, contribuant ainsi à des pratiques plus durables dans le secteur technologique.
Potentiel pour les applications électroniques futures
This surprising metal, niobium phosphide, beats copper as an ultrathin wire for next-gen electronics. https://t.co/ACTr3C4Ern via @zmescience
— rblumel (@rblumel) January 13, 2025
La recherche de meilleurs conducteurs pour l’électronique nanométrique a conduit à l’exploration de matériaux nécessitant généralement des structures cristallines précises, souvent formées à très haute température. Cependant, le niobium phosphide se démarque par sa capacité à fonctionner sans ces structures complexes, représentant ainsi une avancée majeure dans le domaine. Cette flexibilité de fabrication le rend particulièrement attractif pour une intégration dans diverses applications technologiques, ouvrant de nouvelles possibilités pour la conception et la production de dispositifs électroniques.
Le potentiel du niobium phosphide pour les applications futures est vaste. Sa compatibilité avec les procédés de fabrication actuels facilite son intégration dans les systèmes existants, réduisant ainsi le besoin de réaménagements coûteux. En outre, sa capacité à être produit à des températures plus basses évite d’endommager les circuits en silicium existants, ce qui est un avantage considérable pour les fabricants cherchant à adopter de nouvelles technologies sans compromettre les infrastructures actuelles. Cette combinaison de caractéristiques en fait un candidat idéal pour les innovations futures, permettant la création de dispositifs plus compacts, plus rapides et plus efficaces.
Facilité de fabrication et intégration technologique
Un des aspects les plus séduisants du niobium phosphide réside dans sa facilité de fabrication et son intégration harmonieuse dans les processus de production existants. Contrairement à d’autres matériaux conducteurs qui nécessitent des températures élevées pour leur dépôt, le niobium phosphide peut être créé à des températures plus basses. Cette caractéristique non seulement protège les circuits en silicium existants de dommages potentiels, mais elle s’aligne aussi parfaitement avec les techniques de fabrication modernes.
Cette compatibilité avec les processus existants réduit les coûts de production et accélère l’adoption de cette technologie révolutionnaire. En permettant une transition douce vers de nouveaux matériaux, le niobium phosphide pourrait bien accélérer le rythme de l’innovation dans le secteur électronique. Les fabricants peuvent ainsi intégrer ce matériau sans devoir réinventer leurs lignes de production, ce qui est un atout considérable dans un marché où la rapidité d’adoption des nouvelles technologies est cruciale. Avec le niobium phosphide, les industries ont l’opportunité de repousser les limites de l’électronique, tout en minimisant les risques associés à l’intégration de nouveaux matériaux.
Alors que nous nous dirigeons vers une ère où l’électronique nanométrique devient la norme, le niobium phosphide se présente comme un catalyseur potentiel de cette transition. Sa capacité à se fondre dans les procédés de fabrication actuels tout en offrant des performances supérieures est un atout indéniable. Cette flexibilité et cette efficacité ouvrent la voie à des innovations qui pourraient transformer la manière dont nous concevons et utilisons les appareils électroniques, rendant la technologie plus accessible, plus durable et plus performante.
Alors que les chercheurs continuent d’explorer le potentiel de ce matériau, une question demeure : comment les industries vont-elles tirer parti du niobium phosphide pour révolutionner la prochaine génération de technologies électroniques ?
